产品详情
螺旋给料机
螺旋给料机
产品详情



产品详情介绍:

      LS型螺旋给料机直径由100mm - 1250mm,共十二中规格,分为单驱动和双驱动两种形式,单驱动螺杆机最大长度可达40m(特大型30m),双驱动螺旋机采用中间断开轴结构,最大长度可达80m(特大型60m),螺旋机长度每0。5米一档,可根据需要进行选定,螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构,阻力小,密封性强、耐磨性好。滑动轴承的轴瓦有粉末冶金,尼龙和巴氏合金等多种材料供用户根据不同的工况选用。吊轴承机外侧置式油杯,便于集中加油润滑。进出料口位置布置灵活,并增设电动型出料口,便于自动控制,还可根据用户要求,配置测速报警装置。


产品特点及应用范围:
  LS型螺旋给料机直径由100mm -1250mm,共十二中规格,分为单驱动和双驱动两种形式,单驱动螺杆机*大长度可达40m(特大型30m),双驱动螺旋机采用中间断开轴结构,*大长度可达80m(特大型60m),螺旋机长度每0.5米一档,可根据需要进行选定,螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构,阻力小,密封性强、耐磨性好。滑动轴承的轴瓦有粉末冶金,尼龙和巴氏合金等多种材料供用户根据不同的工况选用。吊轴承机外侧置式油杯,便于集中加油润滑。进出料口位置布置灵活,并增设电动型出料口,便于自动控制,还可根据用户要求,配置测速报警装置。

螺杆机一直被广泛应用于建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状,颗粒状,小块状物料,如水泥、煤炭、粮食、化肥、灰渣、沙子、焦炭等。不宜输送易变质、粘性大、易结块的物流。LS螺旋输送机工作环境温度为-20-40℃,输送物料的温度一般为-20°-80℃,LS螺旋输送机适宜水平和小倾角布置,倾角以不超过15℃为宜。可进行特殊设计制造。


型号规格及技术参数(见表一)

  LS型螺旋给料机分为小型、中型、大型、特大型,一共有十二种规格。
表一

型号规格

螺旋直径

mm

螺距

mm

转速

r/min

输送量

转速

r/min

输送量

转速

r/min

输送量转速输送量
m³/hm³/hm³/hr/minm³/h
Snφ=0。33nφ=0.33nφ=0。33nφ=0.33
小型LS1001001001402.21121.7901.4711.1
LS1251251251253。81003802。4631.9
LS1601601601127.1905.7714.5563.6
LS20020020010012.4809.9637.8506.2
中型LS2502502509021.87117。25613.64510。9
LS3153153158038.86330.55024.24013.4
LS4004003557162.55649。34538.63631.7
大型LS5005004006397.75077.640623249。6
LS63063045050138。540110.83288。62569.3
LS80080050040198。532158.825124.12099.3
特大型LS1000100056032277.925217.120173.716139
LS1250125063025381。720305.416244.313198。5



3、外形及安装尺寸:
  LS
型螺旋给料机装配示意图见图1、图2所示、小型机(LS100LS200)无双驱动形式;

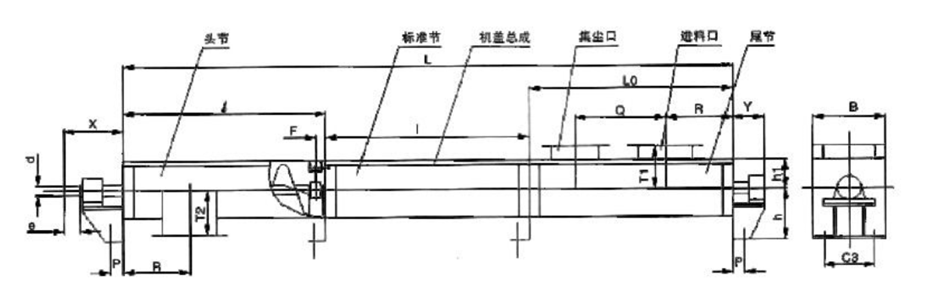

图1   LS型螺旋给料机(I)单驱动

表二   相应尺寸见表二,表中LO尺寸,每500mm一档。

规格hh1lC3BFL0PQRT1T2XYde
LS100140632500100180501000~30006010001901201102321702542
LS125160752500130210501000~30006010002201301302521703058
LS160180902500160244501000~30006010002501501502541763558
LS2002001122500200304501000~30006010002851801802851824082
LS2502501403000250356501000~35006010003302102202921885082
LS31528018030003204201001000~350060100038025025032219060105
LS40035522430004005301001000~350060100043030028040621270140
LS50040028040005006321001500~5000100100050036034044121880170
LS63050035540006307681501500~50001001000570430420528240100210
LS80063045040008009981501500~50001001000710530520542260120210
LS10007105604500100012122001500~55001001000810640630616272140250
LS12508007104500125014622001500`550010010001000880760671284170300



注:尺寸R对于进料口为最小尺寸;尺寸Q为最小尺寸。

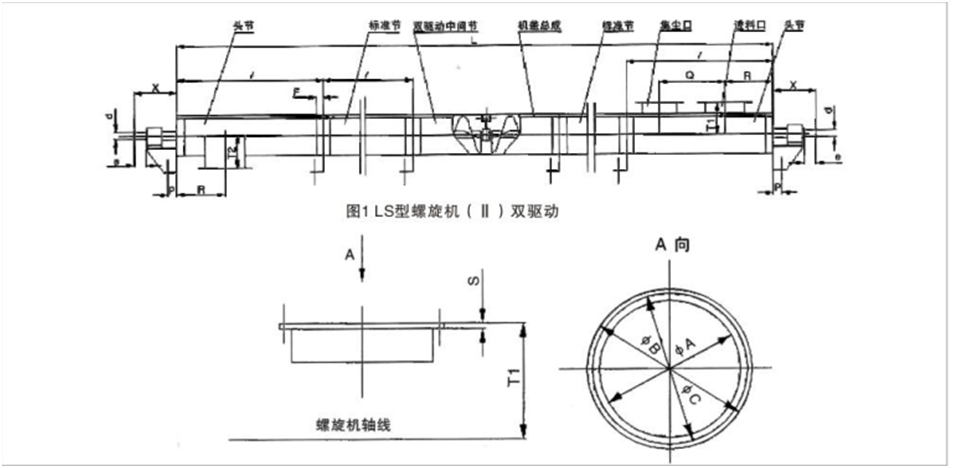

2LS型螺旋给料机(Ⅱ)(双驱动)长度与组合(见表三)

型号规格头节尾节A型双驱动B型双驱动
标准节IL0中间节中间节
小型LS100~LS2002。511。522.53
中型LS250~LS400311。522.533.5
L0I+L0
大型LS500~LS80041。522.533。544.55


特大型LS1000~LS12504.51.522。533。544。555见尾节见头尾节



单驱动螺旋给料机长度(每0.5m一档)L=n1+L0n1)其组合为:1头节+n-1)标准节+1尾节

双驱动螺旋给料机长度(每0.5m一档)(1)采用A型双驱动中间节:L=21+L02)采用B型双驱动中间节:L=2n1+1+L0

其组合为:2头节+2n-1)标准节+1AB)型双驱动中间
